Krokiew 7×14 – wytrzymałość, rozpiętość i praktyczne zastosowanie

Przekrój 7 × 14 cm, zapisywany także jako 14 × 7 cm, często pojawia się przy budowie wiat, altan i niewielkich dachów. Sama informacja o wymiarze nie wystarcza jednak do oceny bezpieczeństwa. O tym, czy krokiew przeniesie obciążenia, decydują między innymi klasa drewna, rozstaw, długość między podporami, ciężar pokrycia oraz lokalna strefa śniegowa.

Dlatego odpowiedź na pytanie, jaka jest krokiew 7×14 wytrzymałość, nie może sprowadzać się do jednej maksymalnej liczby metrów. Ten przekrój może być rozsądnym wyborem dla małej i lekkiej konstrukcji, ale nie powinien automatycznie zastępować większej krokwi przewidzianej w projekcie domu.

Parametry techniczne krokwi 7×14 i znaczenie klasy drewna C24

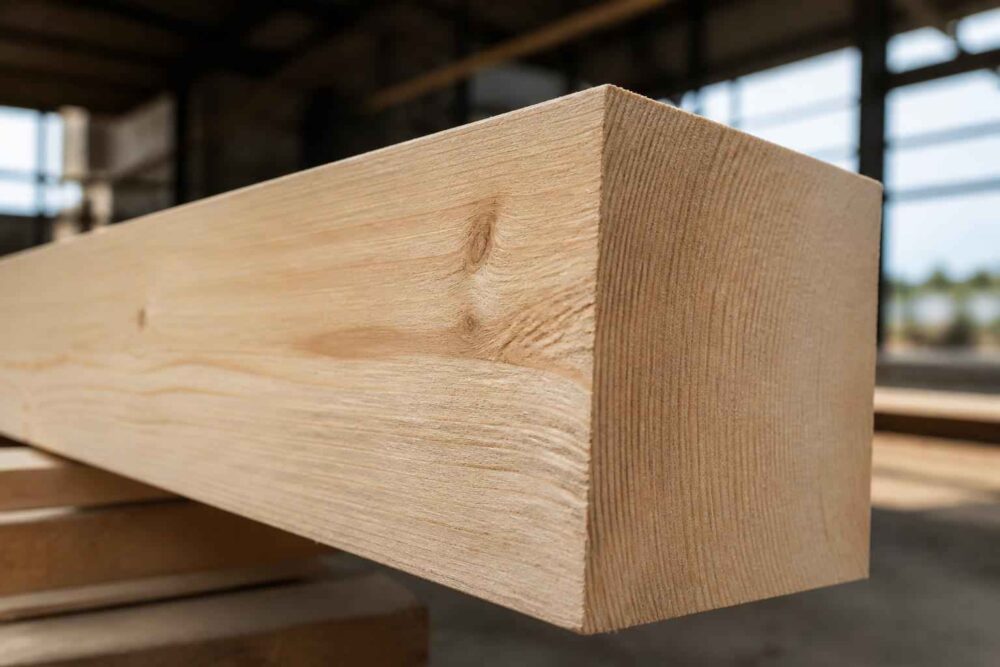

Krokiew 7 × 14 cm ma rzeczywisty przekrój nominalny 70 × 140 mm. W praktyce wymiary tarcicy mogą być nieco mniejsze po struganiu. Istotne jest również ułożenie elementu: przy typowym zginaniu połaci 140 mm powinno pracować jako wysokość przekroju, a 70 mm jako jego szerokość. Odwrócenie krokwi znacząco zmniejsza jej sztywność.

Wysokość ma duże znaczenie, ponieważ wskaźnik wytrzymałości na zginanie rośnie wraz z kwadratem wysokości przekroju. Z kolei sztywność, czyli odporność na ugięcie, zależy od momentu bezwładności rosnącego w przybliżeniu z trzecią potęgą wysokości. To wyjaśnia, dlaczego pozornie niewielkie zwiększenie wysokości z 14 do 18 cm może wyraźnie poprawić zachowanie krokwi.

W przypadku drewna konstrukcyjnego C24 producent deklaruje określoną klasę wytrzymałościową, a materiał jest zwykle suszony komorowo i strugany. Dla klasy C24 charakterystyczna wytrzymałość na zginanie wynosi 24 N/mm², natomiast średni moduł sprężystości jest rzędu 11 000 N/mm². Nie oznacza to jednak, że każda krokiew C24 może bez obliczeń przenieść dowolne obciążenie. Są to parametry materiałowe wykorzystywane w projektowaniu, a nie gotowa nośność belki.

Inaczej należy traktować mokrą tarcicę z nieokreśloną klasą. Nie zawsze wiadomo, czy drewno ma wady, sęki w strefie rozciąganej, pęknięcia lub prawidłowy kierunek włókien. Wysoka wilgotność sprzyja późniejszemu wysychaniu, paczeniu i skręcaniu. Po zamknięciu dachu może to prowadzić do powstawania szczelin, luzowania połączeń oraz nierówności połaci.

Warto odróżnić trzy pojęcia: wytrzymałość na zginanie, nośność i ugięcie. Pierwsze opisuje właściwość materiału, drugie dotyczy konkretnego elementu w konkretnym układzie, a trzecie mówi o jego odkształceniu pod obciążeniem. Nawet jeśli belka nie pęknie, zbyt duże ugięcie może spowodować zastoiny wody, pękanie wykończenia, problemy z pokryciem albo widoczne falowanie dachu.

Krokiew 7×14 wytrzymałość a maksymalna rozpiętość i rozstaw podpór

Rozpiętość krokwi należy rozumieć jako odległość między punktami, w których element rzeczywiście się opiera. Nie zawsze jest ona równa długości zakupionej krokwi. Fragment wystający poza murłatę lub podporę tworzy okap, natomiast o pracy belki decyduje przede wszystkim odcinek między podporami, sposób zamocowania oraz ciągłość konstrukcji.

Im większa rozpiętość, tym szybciej rośnie ugięcie. W uproszczeniu ugięcie belki swobodnie podpartej rośnie wraz z czwartą potęgą długości. Oznacza to, że wydłużenie odcinka z 3 do 4 m nie zwiększa problemu o jedną trzecią, lecz wielokrotnie. Dlatego dodatkowa podpora, płatew albo zmniejszenie rozstawu często daje większy efekt niż sama zmiana łączników.

Poniższe zestawienie można potraktować wyłącznie jako wstępny filtr decyzyjny. Przyjęto lekkie pokrycie, drewno C24, prawidłowe oparcie, brak dużych otworów i przeciętne warunki obciążenia. Podane wartości nie są tabelą projektową ani zgodą na wykonanie więźby bez obliczeń.

Takie zakresy nie odpowiadają na pytanie, czy konkretna kantówka 7×14 ma wystarczającą nośność. Do obliczeń potrzebne są między innymi: kąt nachylenia, schemat podparcia, pełny ciężar warstw, obciążenie śniegiem, obciążenie wiatrem, klasa drewna oraz warunki użytkowe. Projektant sprawdza zarówno zginanie, jak i ścinanie, wyboczenie, skręcanie oraz dopuszczalne ugięcie belki.

Warto pamiętać, że zmniejszenie rozstawu nie rozwiązuje każdego problemu. Przy rozstawie 60 cm pojedyncza krokiew przejmuje mniejszy pas obciążenia niż przy rozstawie 100 cm, ale cały dach nadal musi mieć prawidłowo zaprojektowane poszycie, łaty, kontrłaty, stężenia i połączenia. Nie można też bezkarnie wykonywać głębokich zaciosów, ponieważ osłabiają przekrój właśnie w miejscu dużych sił.

Jak rodzaj pokrycia dachowego i strefa śniegowa obciążają krokiew 7×14

Ciężar pokrycia to tylko jedna część obciążenia. Do krokwi dochodzą łaty, kontrłaty, membrana lub deskowanie, izolacja, wykończenie, ciężar własny drewna oraz śnieg. W przypadku dachu domu mieszkalnego trzeba uwzględnić również obciążenia wynikające z geometrii połaci i lokalnych zjawisk, na przykład nawiewania śniegu przy wyższych częściach budynku.

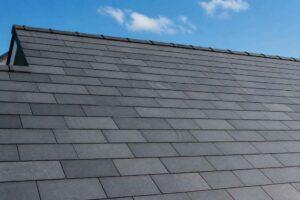

Blachodachówka i gont bitumiczny są z reguły lżejsze od dachówki ceramicznej lub cementowej. Nie oznacza to jednak, że lekki dach zawsze można oprzeć na cienkich krokwiach. Przy dużym rozstawie, znacznej długości połaci lub wysokiej strefie obciążenia śniegiem decydujące może być nie pokrycie, lecz śnieg i ugięcie konstrukcji.

Dachówka ceramiczna lub cementowa wymaga szczególnej ostrożności. Oprócz większej masy własnej dochodzi ciężar łat, a czasem także sztywnego poszycia. Krokiew 7 × 14 może w takim układzie okazać się zbyt wiotka, zwłaszcza gdy ma pracować na większej rozpiętości. Odpowiedź na pytanie, czy utrzyma dachówkę w trudnych warunkach zimowych, brzmi więc: nie można tego potwierdzić na podstawie samego przekroju.

Polska jest podzielona na strefy obciążenia śniegiem. W rejonach górskich i podgórskich wartości obliczeniowe mogą być dużo większe niż w miejscach o łagodniejszych warunkach. Znaczenie ma również kształt dachu, jego nachylenie i możliwość tworzenia się zasp. Ten sam krawędziak 7 × 14 może być wystarczający dla małego zadaszenia w jednym miejscu, a nieodpowiedni dla podobnej wizualnie konstrukcji w innej lokalizacji.

Do obliczeń nie należy przyjmować wyłącznie masy deklarowanej przez sprzedawcę pokrycia. Trzeba uwzględnić cały układ warstw i przyjąć obciążenia zgodnie z dokumentacją projektową oraz właściwymi zasadami projektowania konstrukcji. W praktyce właśnie pomijanie warstw pomocniczych i śniegu prowadzi do najbardziej optymistycznych, a zarazem niebezpiecznych ocen.

Gdzie najlepiej sprawdzi się krokiew 7×14 – praktyczne zastosowania

Przekrój 7 × 14 cm ma sens tam, gdzie konstrukcja jest niewielka, obciążenia są dobrze rozpoznane, a rozpiętości pozostają umiarkowane. Dobrym przykładem może być wiata samochodowa z lekkim pokryciem, prawidłowo rozmieszczonymi podporami i dodatkowymi stężeniami. Podobnie można rozważać altanę, zadaszenie tarasu albo mały budynek gospodarczy z prostym dachem jednospadowym.

W takich konstrukcjach łatwiej zaplanować dodatkową belkę, słup lub płatew. Można też ograniczyć rozpiętość bez zmieniania całego układu. Przed zakupem drewna trzeba jednak sprawdzić, czy projekt nie przewiduje podwieszanego sufitu, ciężkiego deskowania, paneli fotowoltaicznych albo innych obciążeń punktowych.

W przypadku małego dachu dwuspadowego 7 × 14 może być wystarczające, ale tylko przy zgodnych z projektem podporach i rozstawie. Nie należy utożsamiać określenia „mały budynek” z automatycznym bezpieczeństwem. Garaż o dużej szerokości może wymagać znacznie mocniejszej więźby niż niewielka altana, nawet jeśli oba obiekty mają podobne pokrycie.

Dlaczego przekrój 7×14 rzadko stosuje się na dachach domów mieszkalnych

Na dachu domu jednorodzinnego problemem jest nie tylko sama nośność. Krokiew musi współpracować z murłatą, płatwiami, jętkami, stężeniami i pokryciem. Dach ma też przenieść obciążenia śniegiem oraz zapewnić odpowiednią geometrię pod warstwy wykończeniowe. Przy typowych szerokościach budynku rozpiętość między podporami może szybko wyjść poza zakres, w którym mały przekrój jest praktyczny.

Drugie ograniczenie stanowi wysokość. Krokiew o wysokości 14 cm pozwala ułożyć tylko około 14 cm izolacji międzykrokwiowej, a w praktyce trzeba jeszcze uwzględnić szczelinę wentylacyjną, jeśli wymaga jej przyjęty układ dachu. To zwykle za mało, aby uzyskać oczekiwany standard cieplny poddasza bez dodatkowej warstwy.

Rozwiązaniem jest ocieplenie dwuwarstwowe. Pierwszą warstwę układa się między krokwiami, a drugą pod nimi, na ruszcie krzyżowym. Taki układ ogranicza mostki cieplne tworzone przez drewno, ponieważ druga warstwa przykrywa krokwie od strony wnętrza. Trzeba jednak prawidłowo zaplanować paroizolację, ciągłość izolacji, instalacje oraz wykończenie płytami.

Dla porównania krokiew 8 × 18 cm daje większą wysokość konstrukcyjną i zwykle lepszą rezerwę na izolację międzykrokwiową. Nie oznacza to, że przekrój 8 × 18 zawsze jest właściwy, ani że 7 × 14 jest z góry błędny. Projektant dobiera przekrój do konstrukcji i fizyki budynku, a nie do popularności danego wymiaru.

Oszczędność na niższej krokwi może więc zostać częściowo zjedzona przez grubszy ruszt, dodatkowe łączniki i bardziej pracochłonne ocieplenie. Jeszcze większy jest koszt błędu, jeśli po kilku sezonach pojawią się odkształcenia, pęknięcia okładzin lub konieczność przebudowy warstw dachu.

Jak prawidłowo montować krokwie 7×14 i jakie łączniki zastosować

Krokiew powinna mieć stabilne oparcie na murłacie lub innej przewidzianej podporze. Zacios krokwiowy musi być wykonany tak, aby zapewnić pełne, równe przyleganie, ale nie osłabić nadmiernie strefy podporowej. Zbyt głęboki zacios zmniejsza efektywną wysokość przekroju i może powodować miejscowe pękanie.

Połączenie trzeba dobrać do konkretnego węzła, a nie tylko do szerokości drewna. Stosuje się między innymi kątowniki, płytki, wieszaki i wkręty ciesielskie talerzowe. Wkręty z łbem talerzowym zapewniają dużą powierzchnię docisku i są wygodne przy połączeniach drewno–drewno, ale ich średnica, długość, liczba i kierunek wkręcania muszą wynikać z instrukcji systemu oraz obliczeń połączenia.

Przy elemencie o szerokości 7 cm szczególnie łatwo o zbyt małą odległość od krawędzi. Wkręt wkręcony bez przygotowania, zbyt blisko końca albo pod niewłaściwym kątem może rozszczepić drewno. Nie należy zastępować certyfikowanych wkrętów konstrukcyjnych przypadkowymi wkrętami do drewna lub długimi wkrętami uniwersalnymi.

Ważna jest także kolejność prac. Najpierw należy ustabilizować geometrię więźby, zastosować wymagane stężenia i dopiero później wykonywać kolejne warstwy. Sam mocny łącznik nie naprawi błędnego rozstawu, krzywej murłaty ani braku podparcia.

Samowolna zmiana przekroju krokwi na 7×14 – konsekwencje i ryzyko

Jeżeli projekt przewiduje krokiew 8 × 18 cm, zamiana na 7 × 14 cm nie jest zwykłą zmianą materiału. Zmienia się nośność, sztywność, sposób połączenia oraz ilość miejsca na izolację. Taka decyzja wymaga oceny projektanta lub konstruktora, który sprawdzi cały układ, a nie tylko pojedynczą belkę.

Technicznym skutkiem zbyt małego przekroju może być nadmierne ugięcie połaci, skręcanie krokwi, rozszczelnienie pokrycia i pękanie płyt gipsowo-kartonowych. Problem może nie być widoczny od razu. Drewno wysycha, obciążenia śniegiem pojawiają się sezonowo, a połączenia pracują. Dlatego fakt, że dach został wykonany i przez kilka tygodni wygląda prawidłowo, nie potwierdza jego bezpieczeństwa.

Zmiana niezgodna z dokumentacją może również utrudnić odbiór, kontrolę zgodności robót i późniejsze wyjaśnienie odpowiedzialności za ewentualne uszkodzenia. Oszczędność na kilku centymetrach drewna rzadko równoważy koszt ekspertyzy, naprawy lub przebudowy gotowego dachu.

Najczęstsze błędy przy pracy z krokwiami 7×14 i jak ich unikać

Najczęstszy błąd to traktowanie wymiaru jako kompletnej informacji technicznej. Sama nazwa „krokiew 7×14” nie mówi, czy drewno ma klasę C24, jaką ma wilgotność, na jakiej długości pracuje i jakie obciążenia przenosi.

• Nie stosuj mokrego, nieposortowanego drewna w konstrukcji bez oceny jego jakości i wilgotności.
• Nie zwiększaj samodzielnie rozstawu krokwi, aby ograniczyć zużycie materiału.
• Nie wykonuj zaciosów głębszych niż przewidziane w projekcie i nie osłabiaj przekroju przypadkowymi otworami.
• Nie pomijaj stężeń, impregnacji dopasowanej do warunków oraz ochrony przed wilgocią i ogniem.
• Nie dobieraj łączników wyłącznie na podstawie ich długości; liczą się także średnica, nośność, odległości od krawędzi i układ sił.

Przed rozpoczęciem prac warto sprawdzić cztery rzeczy: rzeczywistą klasę drewna, długość między podporami, pełny ciężar warstw dachu oraz lokalną strefę śniegową. Jeżeli choć jeden z tych punktów jest nieznany, ocena „na oko” będzie obarczona dużym ryzykiem.

W praktyce krokiew 7 × 14 cm można uznać za rozsądną dla lekkiej, małej i dobrze podpartej konstrukcji pomocniczej. Przy dachu domu, ciężkim pokryciu, większej rozpiętości albo zmianie wymiaru względem projektu potrzebne są obliczenia. To moment, w którym konsultacja z konstruktorem jest tańsza niż poprawianie całej więźby.

Najważniejszy wniosek dotyczący frazy krokiew 7×14 wytrzymałość brzmi: nie istnieje jedna uniwersalna maksymalna rozpiętość ani jedno dopuszczalne obciążenie. O wyniku decyduje cały układ dachu, a nie sama kantówka. Jeśli planujesz wiatę lub altanę, zacznij od sprawdzenia podpór, rozstawu i pokrycia. Jeśli chodzi o dach domu albo zamianę przekroju wskazanego w projekcie, nie podejmuj decyzji bez weryfikacji konstruktora.
